鋰電池是利用儲存在正極材料中的鋰離子以及電子在充電放電過程中反向移動從而實現(xiàn)正常工作的，其主要結(jié)構(gòu)為正極、負(fù)極和電解液。除了主要的四大部分外，用來存放正負(fù)極材料的集流體也是鋰電池的重要組成部分，其主要功能是將電池活性物質(zhì)產(chǎn)生的電流匯集起來，以便形成較大的電流對外輸出。根據(jù)鋰離子電池的工作原理和結(jié)構(gòu)設(shè)計，正極和負(fù)極材料需涂覆于導(dǎo)電集流體上，因此集流體應(yīng)與活性物質(zhì)充分接觸，并且內(nèi)阻應(yīng)盡可能小。

　　銅箔和鋁箔具有良好的導(dǎo)電性、、已形成氧化保護膜、質(zhì)地較軟有利于粘結(jié)、制造技術(shù)較成熟、價格相對低廉等優(yōu)勢，因此被選擇作為鋰電池集流體的主要材料。鋰電池的正極電位高，鋁箔的氧化層比較致密，可防止集流體氧化，而銅在高電位下會發(fā)生嵌鋰反應(yīng)，不宜做正極集流體，正極集流體一般采用鋁箔；而負(fù)極的電位低，鋁箔在低電位下易形成鋁鋰合金，負(fù)極集流體一般采用銅箔，銅箔和鋁箔之間不具備互替性。

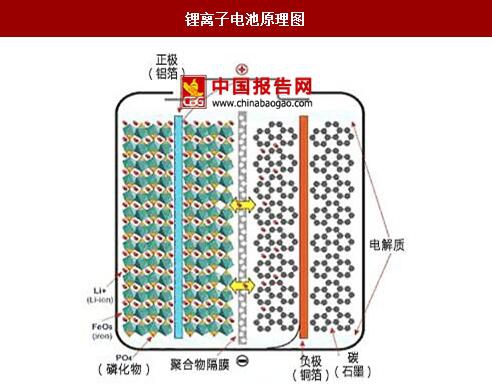

　　鋰離子電池原理圖

　　鋰離子電池內(nèi)部結(jié)構(gòu)

　　電池的負(fù)極活性物質(zhì)由約90%的負(fù)極活性物質(zhì)碳材料、4%~5%的乙炔黑導(dǎo)電劑、6%~7%的粘合劑均勻混合后，一般將配好的負(fù)極活性醬料均勻涂覆于銅箔集流體表面，活性材料厚度為50~100m，經(jīng)干燥、滾壓、分切等工序，制得負(fù)極電極。鋰電池的基本性能與整個電池系統(tǒng)的材料密切相關(guān)。對于負(fù)極，除負(fù)極活性材料外，銅箔的質(zhì)量也對負(fù)極制作工藝及電池性能有很大影響。

　　鋰電銅箔性能指標(biāo)對鋰電池的影響

　　作為鋰電池的集流體的鋰電銅箔，一般厚度通常在7-20μm之間。目前新能源汽車配備的銅箔厚度為8~12μm，整車銅箔的質(zhì)量達到10kg以上。鋰電銅箔厚度越小，意味著電池的重量將越輕。同時，更薄的鋰電銅箔也意味著更小的電阻，則電池的性能也將得到提升。因此，減輕電池上銅箔的質(zhì)量，降低銅箔原材料成本，同時提供更高的能量密度，成為動力鋰電池用銅箔關(guān)鍵。我們認(rèn)為，未來使用更加輕薄的鋰電銅箔是大趨勢。

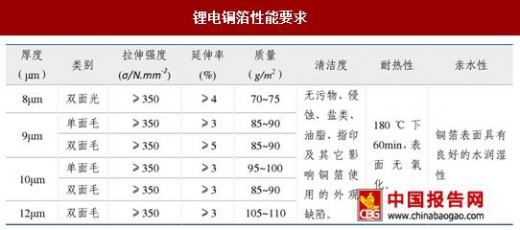

　　鋰電銅箔性能要求
