20世紀(jì)50年代鋰電池誕生至今，經(jīng)歷了多次的變革。不論何時(shí)，在鋰電池內(nèi)部有使用占比不到1~2%的電池粘結(jié)劑，扮演著重要的核心角色，且往往因?yàn)檎辰Y(jié)劑高分子聚合物的某些特性為電池性能帶來意想不到的影響。

隨著應(yīng)用端對(duì)鋰電池的要求和期望逐日提高，對(duì)于鋰電池水性粘結(jié)劑的未來發(fā)展方向，迫切的需要技術(shù)發(fā)展預(yù)測(cè)，并提前進(jìn)行技術(shù)儲(chǔ)備，開發(fā)也更注重技術(shù)革新來應(yīng)對(duì)未來鋰電池的需求。對(duì)此，JSR粘結(jié)劑開發(fā)與應(yīng)用團(tuán)隊(duì)，對(duì)粘結(jié)劑聚合物高分子的特性，構(gòu)造，分布等方面做了持續(xù)研究。

發(fā)揮彈性體/乳液技術(shù)能力，是實(shí)現(xiàn)鋰離子電池對(duì)粘結(jié)劑需求應(yīng)用的關(guān)鍵。從業(yè)界情況中看，一般對(duì)鋰電池中粘結(jié)劑能力發(fā)揮有以下幾點(diǎn)基本的應(yīng)用需求。

-對(duì)活性物質(zhì)與金屬有極好的粘接力

-抗電解質(zhì)化學(xué)穩(wěn)定性

-漿料中膠體的穩(wěn)定性

-良好的加工性能

而經(jīng)過長(zhǎng)期研究發(fā)現(xiàn)，水性粘結(jié)劑在滿足上述鋰電池的基本應(yīng)用需求以外，還會(huì)直接影響到鋰電池的性能發(fā)揮。影響范圍包括粘結(jié)強(qiáng)度、遷移抑制(工藝速度)、內(nèi)阻、膨脹抑制、循環(huán)特性。

對(duì)上述影響范圍JSR長(zhǎng)期研究得知，通過對(duì)對(duì)高分子特性與粒子設(shè)計(jì)能有效控制粘結(jié)劑對(duì)電池性能的影響。下文將詳細(xì)論述。

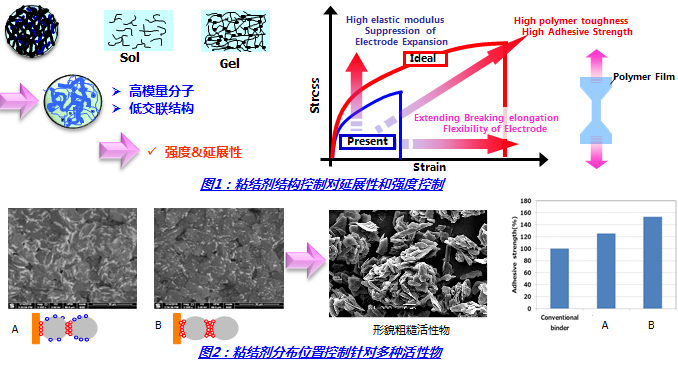

對(duì)粘結(jié)強(qiáng)度的影響：通過對(duì)高分子聚合物構(gòu)造和分子量的的控制，可以對(duì)粘結(jié)劑在鋰電池內(nèi)部的延展性(Strain)和強(qiáng)度(Stress)進(jìn)行控制。通過粘結(jié)劑粒子表面官能團(tuán)改性，能夠影響到粘結(jié)劑在活性物中的分布位置(粘結(jié)劑有效聚集與活性物質(zhì)接觸部位)。面對(duì)不同活性物質(zhì)可以通過分布影響并提高粘結(jié)強(qiáng)度。

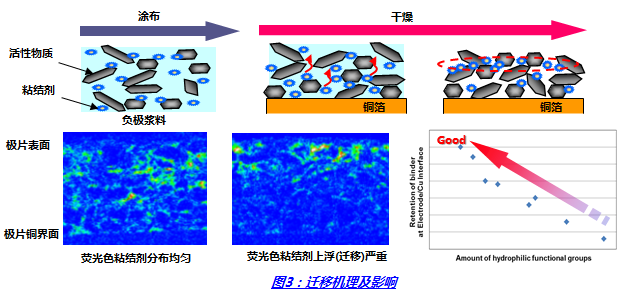

對(duì)遷移抑制的影響：粘結(jié)劑是有機(jī)化學(xué)品，懸浮于水中呈液態(tài)乳液狀。添加在漿料中并涂布在極片上，為提升生產(chǎn)效率，一般會(huì)對(duì)烘干溫度進(jìn)行提升(傳送速度快)來滿足生產(chǎn)，溫度高時(shí)水分的蒸發(fā)速度更快，因此懸浮的粘結(jié)劑會(huì)快速的遷移至極片表面，造成Cu界面粘結(jié)劑缺失，特別是在輥壓時(shí)引起粘輥或脫粉，掉料等現(xiàn)象。

JSR聚合技術(shù)從TRD系列粘結(jié)劑產(chǎn)品開始，適應(yīng)市場(chǎng)需求，從聚合手段對(duì)抑制遷移做出貢獻(xiàn)。

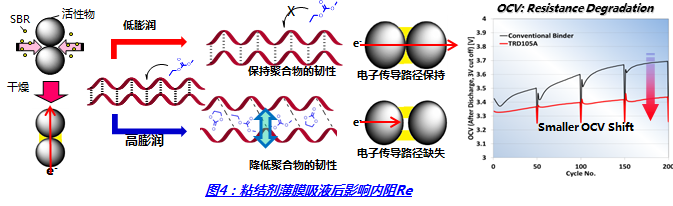

對(duì)內(nèi)阻的影響：粘結(jié)劑粒子在極片中干燥后，在電池中會(huì)吸收電解質(zhì)溶脹，過大的溶脹會(huì)影響e-電子傳遞，造成內(nèi)阻的上升。通過對(duì)高分子與電解質(zhì)親和度的控制，可對(duì)內(nèi)阻上升起到一定的阻止作用。

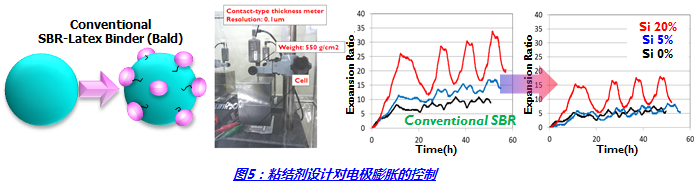

對(duì)電池膨脹的影響：對(duì)粘結(jié)劑粒子表面單體成分控制，并進(jìn)行表面改性，從而達(dá)到對(duì)活性物與金屬有極好的粘接力，抗電解質(zhì)化學(xué)穩(wěn)定性，漿料中膠體的穩(wěn)定性。加上對(duì)粘結(jié)劑本身的延展性(Strain)和強(qiáng)度(Stress)的控制，可達(dá)到抑制電極膨脹目的。

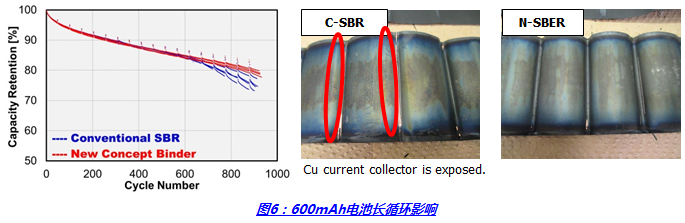

對(duì)循環(huán)性能的影響：粘結(jié)劑粒子的耐電解液特性提高，強(qiáng)度及彈性隨時(shí)間變化減少，粘結(jié)力才能夠得到長(zhǎng)期保障。特別是在長(zhǎng)期循環(huán)的情況下，越發(fā)能夠體現(xiàn)對(duì)粘結(jié)劑彈性及耐久性的考驗(yàn)。

結(jié)語(yǔ)：鋰離子電池的發(fā)展應(yīng)用在不斷的向高能量密度，高輸出，適應(yīng)更寬范圍的溫度需求。正極應(yīng)用不斷的從NMC向高Ni體系或者NCA體系發(fā)展，負(fù)極能力匹配需求對(duì)Si應(yīng)用的需求越發(fā)迫切。

粘結(jié)劑的多方面因素對(duì)電極有直接的影響關(guān)系，另外，在快節(jié)奏的當(dāng)下，愈發(fā)對(duì)快速充電(大倍率充電)的需求增加。上文所述的強(qiáng)度，內(nèi)阻，遷移等均有影響活性物析鋰的多重因素之一，對(duì)于今后的電芯企業(yè)發(fā)展應(yīng)用會(huì)不斷更替，JSR研發(fā)團(tuán)隊(duì)會(huì)站在開發(fā)的前沿繼續(xù)開發(fā)未來發(fā)展方向的粘結(jié)劑。
