近日，Cell出版社的旗艦期刊Chem在線發(fā)表了工學院郭少軍課題組關(guān)于高性能FePt-Fe3C界面低鉑燃料電池電催化劑研究的最新進展。

質(zhì)子交換膜燃料電池的商業(yè)化應(yīng)用受限于陰極緩慢的氧還原動力學。目前，最有效提高氧還原催化活性的策略是通過過渡金屬M（M=Fe,Co,Ni,Cu等）與貴金屬Pt合金化調(diào)控，來優(yōu)化催化劑和含氧物種之間的鍵合能，進而增強氧還原催化活性。最近研究表明，相對于表面催化劑，界面催化劑可以提供另一種有效的方式增強氧還原催化活性。然而如何設(shè)計具有新的界面增強機理的高效界面催化劑仍是一個巨大挑戰(zhàn)。由于具有高的電導(dǎo)和熱導(dǎo)率，優(yōu)異的機械強度、硬度、化學穩(wěn)定性以及耐腐蝕性，近年來過渡金屬的碳化物獲得相當大的關(guān)注。創(chuàng)建一個新的界面催化劑通過結(jié)合PtM和過渡金屬的碳化物仍然是一個巨大的挑戰(zhàn)。

為解決這些問題，北京大學工學院郭少軍團隊設(shè)計開發(fā)了一種新型啞鈴狀的PtFe-Fe2C納米粒子。這種啞鈴狀的PtFe-Fe2C納米粒子是通過碳化啞鈴狀的PtFe-Fe3O4納米粒子獲得（圖1a）。電化學測試表明，該催化劑在酸性介質(zhì)中的氧還原的比活性和質(zhì)量活性分別達到了3.53mAcm?2和1.50Amg?1，比商業(yè)Pt/C分別高出11.8和7.1倍，且具有極為優(yōu)異的電化學穩(wěn)定性，經(jīng)歷5000個循環(huán)催化劑的活性幾乎沒有衰減。研究團隊進一步計算研究發(fā)現(xiàn)，這種獨特結(jié)構(gòu)具有一種新穎的無障礙的界面電子傳輸機理，更有利于電催化反應(yīng)的進行從而提高電催化活性（圖1b）。這種無障礙的界面電子傳輸機理還能擴展到其它電催化系統(tǒng)中，例如電催化析氫反應(yīng)和過氧化氫電催化還原。該催化劑在酸性介質(zhì)中析氫的比活性達到了28.2mAcm?2，比商業(yè)Pt/C分別高出2.9倍。基于該催化劑過氧化氫電化學傳感器的檢測限達到2nM。該工作對電催化理論研究和新型高效燃料電池電催化劑的開發(fā)具有指導(dǎo)意義，也為下一代高性能低成本電催化劑的結(jié)構(gòu)設(shè)計提供了新思路。

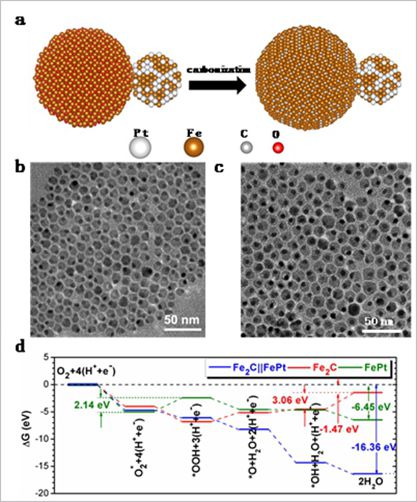

圖1.a）合成示意圖；b）PtFe-Fe3O4納米粒子；c）PtFe-Fe2C納米粒子；d）DFT計算

該工作由北京大學工學院郭少軍團隊完成。郭少軍為論文的通訊作者，博士后賴建平和香港理工大學黃博龍博士為共同第一作者。該項目得到國家自然科學基金、科技部重點研發(fā)計劃和等項目支持。
